GS Werkzeugtechnik
Nine9 ACE Anbohrer-Set mit WSP 120° in der Sorte NC2057
Nine9 ACE Anbohrer-Set mit WSP 120° in der Sorte NC2057
Normaler Preis
176,90 €
Normaler Preis
Verkaufspreis
176,90 €
Anzahl
SKU:
Niedriger Lagerbestand: 1 verbleibend
Verfügbarkeit für Abholungen konnte nicht geladen werden
Inhalt

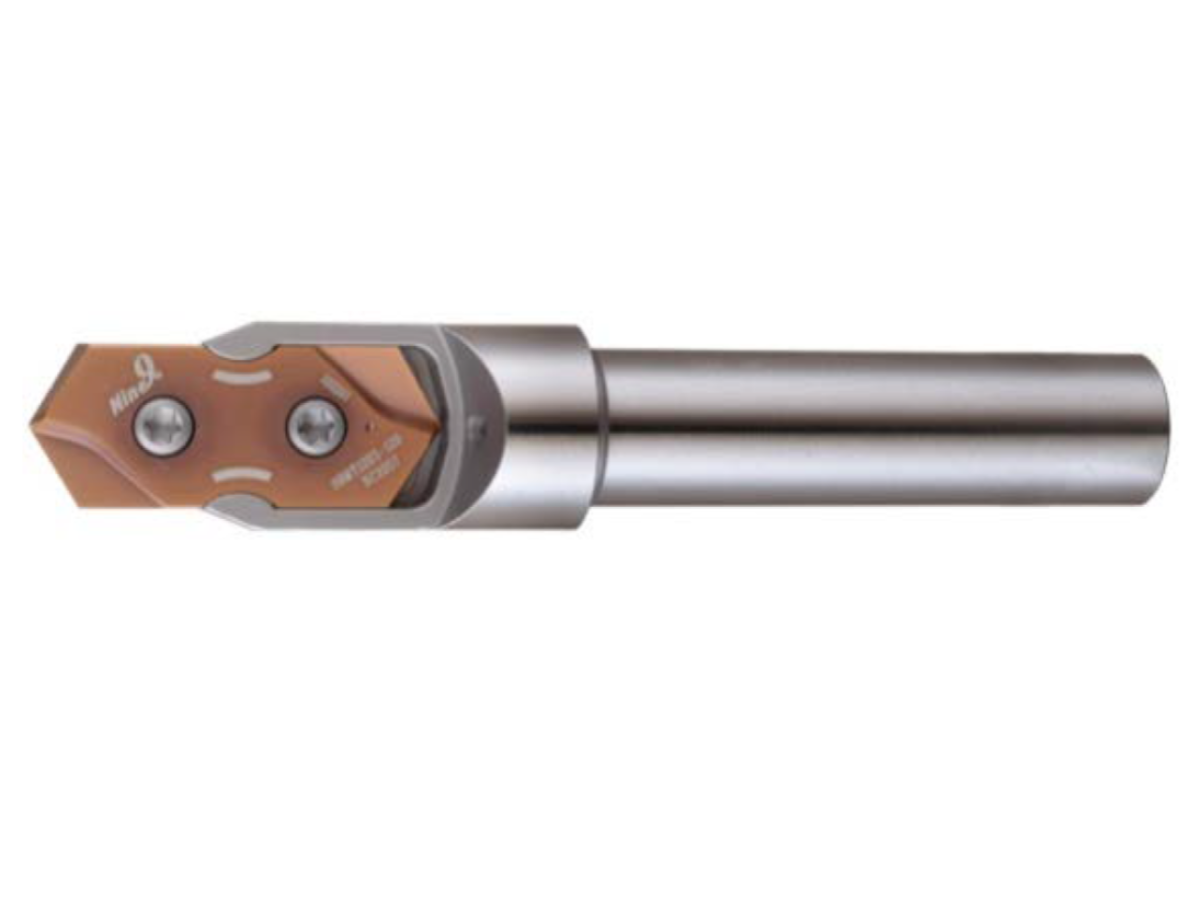

- 1 Stück Halter mit Zylinderschaft Form HA
- 1 Stück 2-schneidige WSP 120° in NC2057
Produktbeschreibung
- Zum An- und Aufbohren sowie Ansenken,
Spitzenwinkel 120°
- 2-schneidig und symmetrisch, reduziert die Querkraft
- Hohe Stabilität, HPC-Hochleistungszerspanung
- Doppelte Klemmverschraubung sorgt für
Vibrationsfreiheit während des Schneidens
- Jede WSP hat 2 Schneidkanten
- Ultralange Standzeit

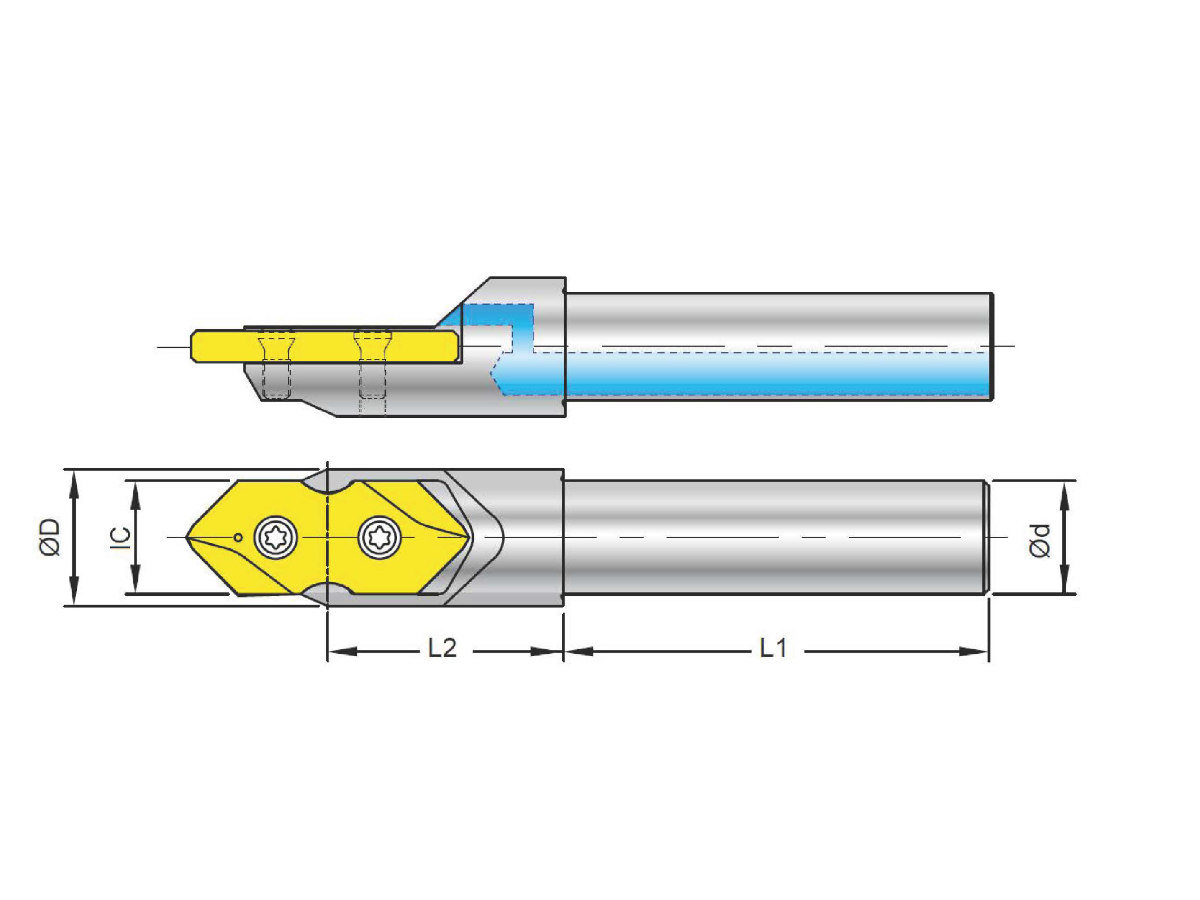

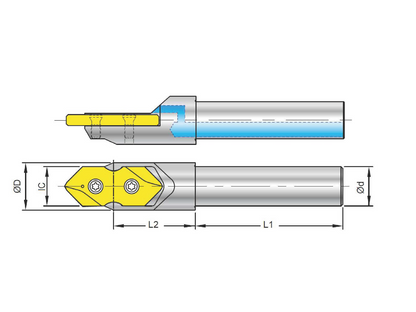

| IC | Ød | L1 | L2 | ØD |
| 06 | 6 | 27 | 14 | 8 |
| 08 | 8 | 36 | 19 | 10,5 |
| 10 | 10 | 40 | 22,5 | 13 |
| 12 | 12 | 45 | 25 | 15,5 |
| 16 | 16 | 48 | 32 | 21 |
| 20 | 20 | 50 | 35 | 26 |
alle Maße in mm

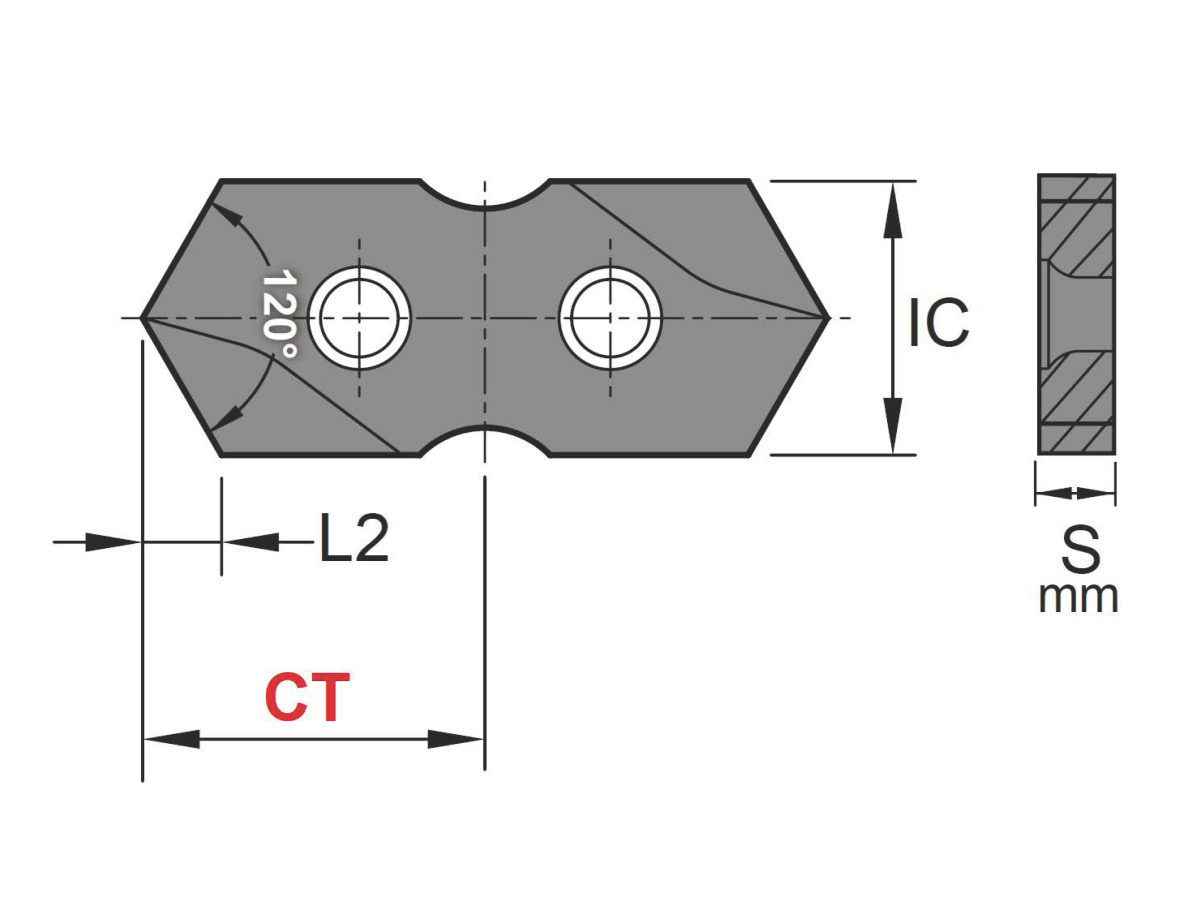

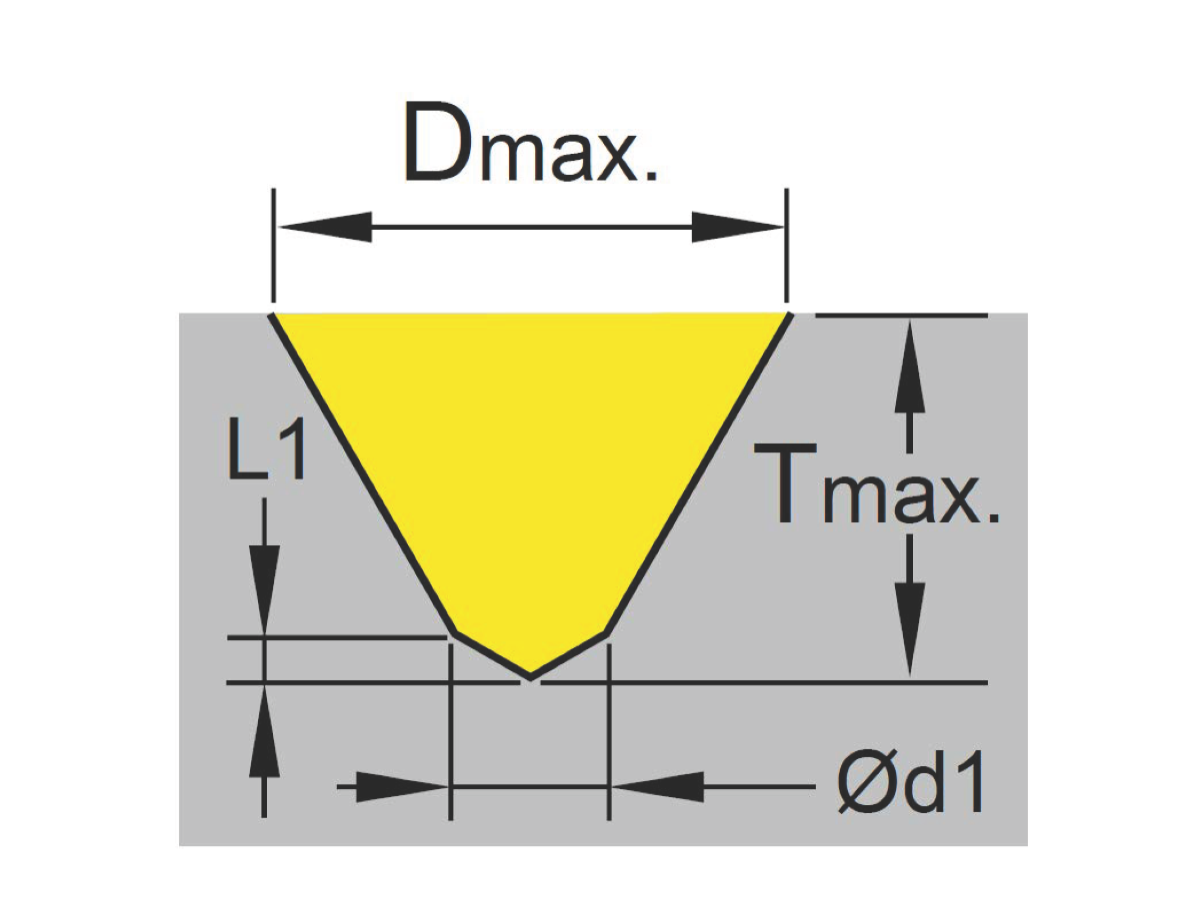

| IC | Ød1 | L1 | L2 | ØD max. |
T max. |
S | CT |
| 06 | - | - | 1,73 | 5,5 | 1,6 | 1,8 | 7,5 |
| 08 | - | - | 2,3 | 7,5 | 2,2 | 2,4 | 10 |
| 10 | - | - | 2,9 | 9,5 | 2,7 | 3,0 | 12,5 |
| 12 | - | - | 3,5 | 11,5 | 3,3 | 3,0 | 15 |
| 16 | - | - | 4,6 | 15,5 | 4,4 | 3,18 | 20 |
| 20 | - | - | 5,8 | 19,5 | 5,6 | 4,76 | 25 |
alle Maße in mm
NC2057:
- beschichtete Universalsorte für Stahl,
legierten Stahl und Guss
| IC | Schrauben Bezeichnung | Anzugs-Drehmoment |
| 06 | NS-18037 | 0,6 Nm |
| 08 | NS-20045 | 0,6 Nm |
| 10 | NS-25060 | 0,9 Nm |
| 12 | NS-30072 | 2,0 Nm |
| 16 | NS-35080 | 2,5 Nm |
| 20 | NS-50125 | 5,5 Nm |
