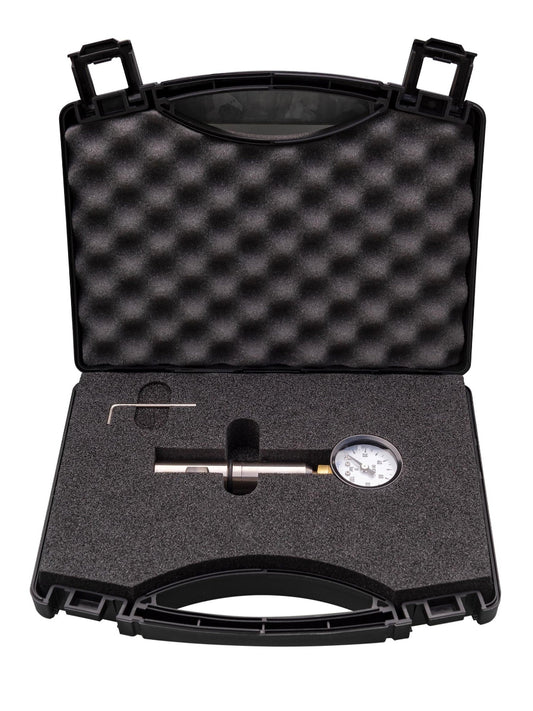

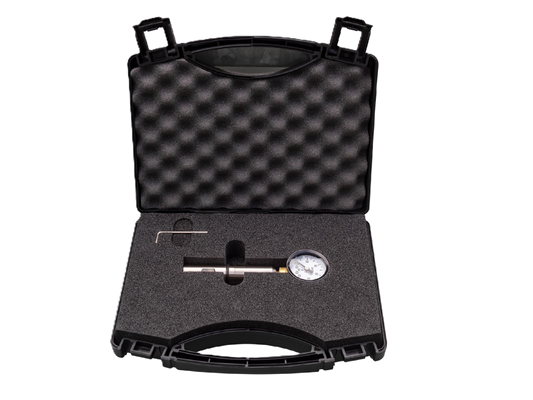

CPM-System

Mit dem CPM100-SYSTEM können Sie einfach und schnell den Kühlschmierstoff-Druck an der Bearbeitungsspindel Ihrer Maschine bzw. am Revolver der Drehmaschine bis max. 100bar überprüfen.


Das CPM100-SYSTEM wird über den Zylinderschaft D=20,0mm in einer Weldon-Aufnahme aufgenommen und gespannt, anschließend von Hand oder über den Werkzeugwechsler in die Maschinenspindel bzw. den Revolver eingesetzt.

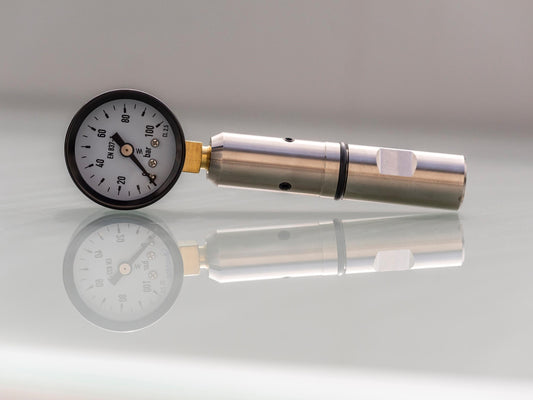

An dem CPM100-Adapter befinden sich am Umfang drei Gewindestifte.
Hiermit ist es möglich, die Durchflussmenge des Kühlschmierstoffs zu regulieren. Durch Entfernen eines Gewindestifts wird eine Bohrung von D=1,0mm geöffnet. Es ist eine Regulierung zwischen 1,0mm, 2,0mm und 3,0mm machbar.

Überprüfen Sie den Kühlschmierstoff-Druck, der tatsächlich an der Werkzeugschneide ankommt.

Beispiel: Ein VHM-Tieflochbohrer mit D=6,5mm, 30xD und 2 Kühlkanälen à 0,6mm soll eingesetzt werden. Prüfen Sie vorher den anstehenden Druck mit dem CPM100-SYSTEM.
Entfernen Sie in diesem Fall einen Gewindestift (D=1,0mm). Somit haben Sie die Durchflussmenge, die an dem VHM-Tieflochbohrer über 2x0,6mm abgeführt wird, annähernd erreicht und der tatsächliche Druck kann am CPM100-Manometer abgelesen werden.
